Um PC fanless industrial escolhe-se, em primeiro lugar, pelo que não tem: ventoinhas, peças móveis e entradas de pó. Mas, uma vez resolvida a fiabilidade mecânica, a pergunta que decide se o equipamento se adequa a um projeto é outra: até onde posso expandi-lo?
O mesmo PC sem ventoinha pode acabar por ser o computador de bordo de um empilhador, a gateway IoT de uma estação elevatória, o controlador de uma linha de inspeção visual ou o gateway de um quadro elétrico. O que muda de um caso para outro não é o processador, mas sim a expansão: que ranhuras oferece, que comunicações admite, que interfaces de campo incorpora e com que tensão é alimentado.
Neste artigo, analisamos os cinco blocos de expansão que convém rever antes de escolher um PC fanless: M.2, mini-PCIe, conectividade 4G/5G, portas COM/GPIO e alimentação de 9 a 36 V.

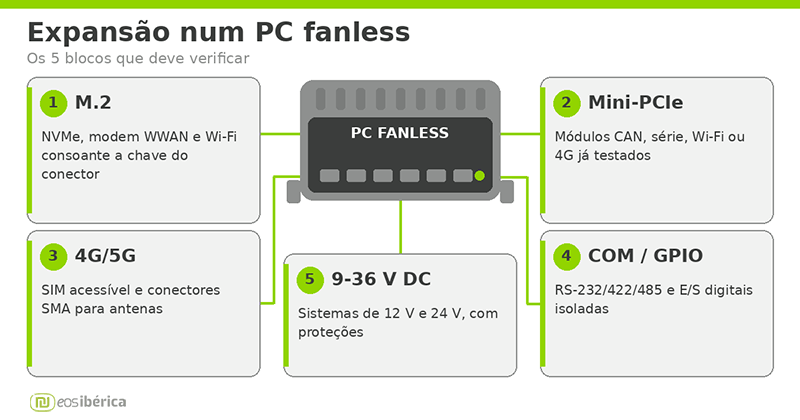

Os cinco blocos de expansão a rever antes de escolher um PC fanless: M.2, mini-PCIe, 4G/5G, portas COM/GPIO e alimentação 9-36 V.
1. Ranhuras M.2: nem todas servem para o mesmo
O erro mais comum ao ler uma ficha técnica é pensar que «M.2» é uma única coisa. Na realidade, o conector M.2 admite diferentes chaves (keys) e tamanhos, e cada uma está pensada para um tipo de módulo:
- M.2 chave M (tipicamente 2280): pensada para armazenamento NVMe sobre PCIe. É a opção habitual para o disco principal quando se necessita de desempenho, por exemplo em aplicações de visão artificial ou de registo contínuo de dados.
- M.2 chave B (2242 / 3042 / 3052): admite SSD SATA ou PCIe de menor largura de banda e, sobretudo, módulos de comunicações móveis (WWAN) 4G/5G. É a ranhura que se reserva para o modem.
- M.2 chave E (2230): orientada para módulos Wi-Fi e Bluetooth.
Antes de comprar um módulo, convém confirmar três coisas: a chave e o comprimento que a ranhura admite, o barramento que está realmente ligado (PCIe, SATA ou USB) e se o equipamento partilha largura de banda ou linhas entre várias ranhuras.
Há ainda um aspeto específico dos equipamentos sem ventoinha: a temperatura. Um SSD NVMe gera calor e, dentro de uma carcaça fechada, esse calor tem de ser dissipado através do próprio chassis. Por isso, convém utilizar discos de grau industrial com amplo intervalo de temperatura de funcionamento e verificar se o equipamento prevê pastas ou almofadas térmicas, ou um contacto com a carcaça, para os módulos M.2.
2. Mini-PCIe: um formato veterano que continua em vigor
Embora o M.2 esteja a ganhar terreno, a ranhura mini-PCIe continua muito presente no mundo industrial, e por boa razão: existe um vasto catálogo de módulos testados para este formato, como placas de comunicações 4G, Wi-Fi, portas série adicionais, interfaces CAN ou placas de aquisição.
É especialmente útil quando é necessário:
- Reutilizar módulos já homologados em projetos anteriores.
- Acrescentar interfaces de campo que não vêm de origem no equipamento.
- Aproveitar uma segunda ranhura para separar funções, por exemplo uma para o modem e outra para uma placa de E/S.
Um detalhe prático: uma ranhura mini-PCIe pode oferecer sinais PCIe, USB ou ambos, consoante o desenho da placa. Antes de escolher uma placa, é preciso verificar com que interface trabalha o módulo e qual a que a ranhura do equipamento oferece. Convém também verificar o espaço mecânico e a fixação do módulo, um ponto crítico em ambientes com vibração.
3. Conectividade 4G/5G: mais do que «colocar um cartão SIM»
A conectividade móvel transforma um PC fanless num nó autónomo: pode enviar dados para a cloud, receber atualizações, oferecer acesso remoto ou servir de reserva quando falha a rede fixa. Para que funcione bem no terreno, há vários elementos a ter em conta:
- Ranhura do modem: M.2 chave B ou mini-PCIe, consoante o modelo do equipamento.
- Acesso ao SIM: o ideal é uma gaveta de SIM acessível pelo exterior (e, em alguns modelos, dual SIM para redundância entre operadores), de modo a que não seja necessário abrir a carcaça.
- Antenas: uma carcaça metálica atenua o sinal, pelo que são necessários conectores SMA no painel e antenas externas. Convém prever várias saídas, uma vez que o modem pode exigir antenas principal e auxiliar (MIMO) e, se for o caso, uma antena GNSS para posicionamento.
- Bandas e compatibilidade: é preciso verificar se o módulo cobre as bandas dos operadores da zona de instalação. Se o equipamento vai circular entre países, isto é especialmente importante.
- Certificações e estabilidade: em projetos industriais, é preferível um módulo de grau industrial, com bom suporte de controladores em Windows e Linux, e com gestão de religação automática.
Na prática, a ligação móvel combina-se com VPN, monitorização remota e reinício por watchdog, de forma que o equipamento se recupere sozinho perante qualquer incidente.
4. Portas COM e GPIO: a ponte para o mundo físico
Se há uma característica que distingue um PC industrial de um equipamento de escritório, é a presença de portas série e entradas/saídas digitais. Muitos sensores, variadores, leitores, balanças, autómatos e equipamentos de controlo continuam a comunicar por série.
Portas COM
- Os PC fanless industriais costumam oferecer várias portas RS-232 e, com frequência, portas configuráveis como RS-232/422/485, selecionáveis por BIOS ou por jumper, consoante o modelo.
- O RS-485 é a base de protocolos como o Modbus RTU, muito difundido na automação.
- Alguns modelos incorporam isolamento galvânico e proteção contra sobretensões nas portas série, algo muito recomendável em instalações com ruído elétrico ou com terras diferentes entre equipamentos.
GPIO / DIO (entradas e saídas digitais)
- Permitem ler estados (fins de curso, botões, sensores de presença) e ativar saídas (relés, indicadores luminosos, eletroválvulas) sem necessidade de hardware adicional.
- É preciso rever os níveis de tensão e a corrente máxima admitida por cada saída, e se as entradas e saídas são isoladas, para não danificar o equipamento com cargas inadequadas.
- Verificar também se o fabricante disponibiliza bibliotecas ou API para Windows e Linux, que simplificam o desenvolvimento.
Um conselho de projeto: é melhor ter alguma porta de reserva do que ficar aquém. Acrescentar um adaptador externo depois costuma sair mais caro e ser menos robusto do que escolher, desde o início, um equipamento com a dotação adequada.
5. Alimentação de 9 a 36 V: pensada para instalações reais
A entrada de alimentação é a grande esquecida na fase de seleção e a causa de muitos problemas no terreno. Um intervalo de 9 a 36 V DC cobre, de forma prática, os dois sistemas mais habituais:
- Sistemas de 12 V: veículos ligeiros, baterias, instalações solares ou equipamentos móveis.
- Sistemas de 24 V: maquinaria industrial, quadros de controlo, veículos pesados, transporte ferroviário e logística.
Para além do intervalo, convém rever as proteções que o equipamento incorpora, que variam consoante o modelo:
- Proteção contra inversão de polaridade, para evitar danos por uma cablagem errada.
- Proteção contra sobretensão e picos, frequentes em veículos e em ambientes com cargas indutivas.
- Controlo de ligar e desligar (ignição), em aplicações de veículo: permite arrancar e desligar o PC com a chave de ignição e programar atrasos para um encerramento ordenado.
- Conector de bloco de terminais com parafusos de fixação, mais fiável do que um conector de alimentação convencional em ambientes com vibração.
Em aplicações críticas, recomenda-se estudar também o consumo total, incluindo os módulos adicionados (SSD, modem 4G/5G, aceleradores), e dimensionar a fonte de alimentação ou a bateria com margem.
Checklist rápida antes de escolher um PC fanless
- Que ranhuras M.2 e mini-PCIe tem, com que chave e com que barramento ligado?
- Existe ranhura e SIM para 4G/5G e saídas de antena SMA no painel?
- Quantas portas COM oferece e quais são configuráveis em RS-232/422/485?
- Dispõe de GPIO/DIO com isolamento e com as tensões de que preciso?
- O intervalo de 9-36 V e as suas proteções ajustam-se à minha instalação?
- Qual é o intervalo de temperatura de funcionamento e como se dissipa o calor dos módulos adicionados?
- Existem controladores e suporte para o meu sistema operativo?
Conclusão
A expansão é o que transforma um PC fanless numa plataforma verdadeiramente adaptável. Rever com detalhe as ranhuras, a conectividade móvel, as portas de campo e a alimentação evita surpresas na colocação em serviço e reduz o custo total do projeto.
